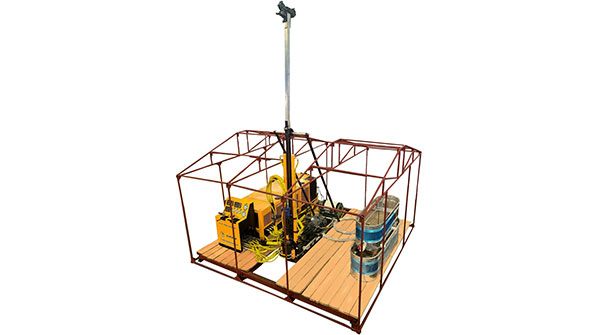

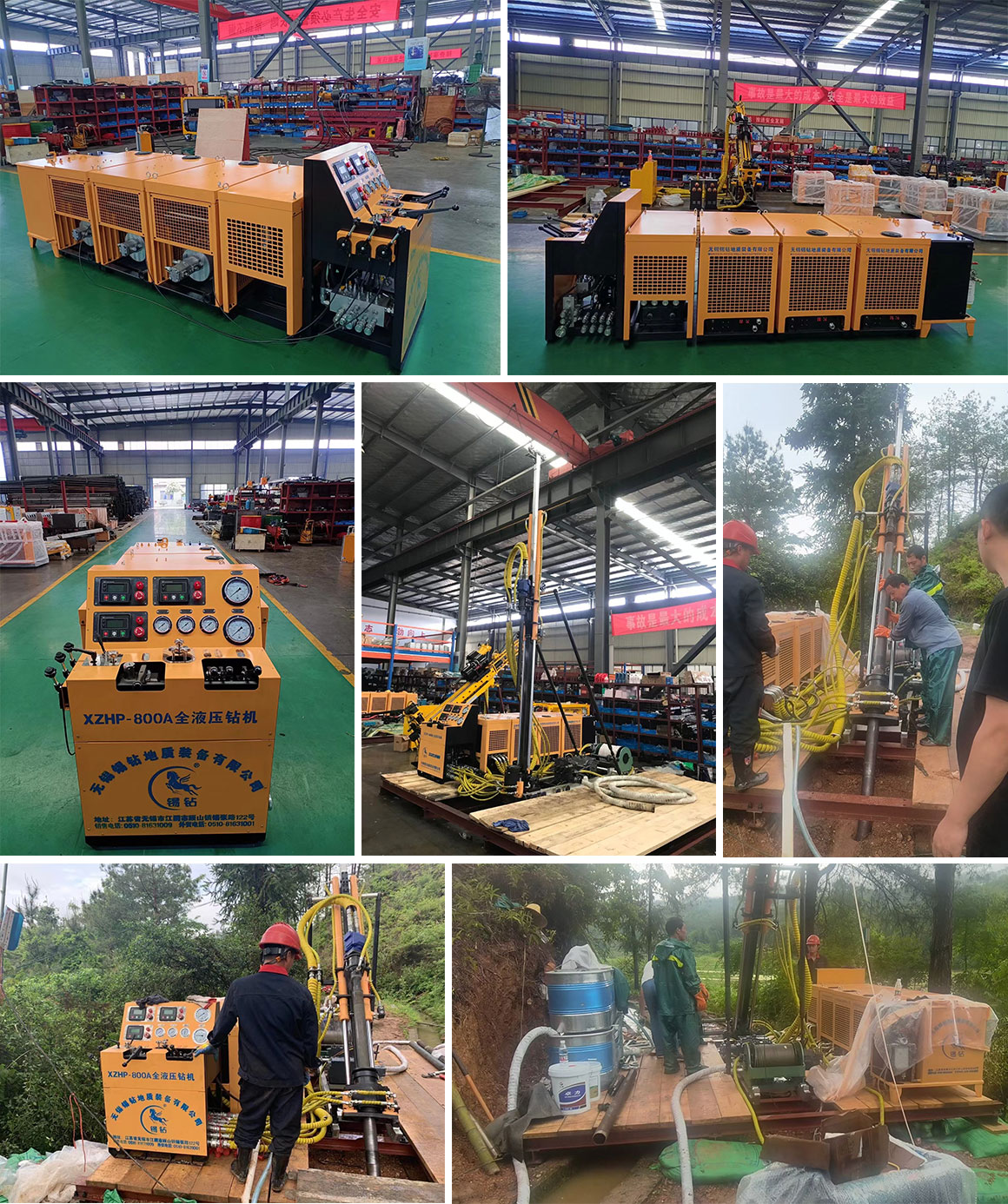

XZHP-800A轻便式全液压钻机
主要特点
轻便、可靠、有力 。
易进入,高台效,快搬迁。
模块化设计,最重模块260kg,4人即可完成搬运。
模块化显示发动机参数,设备性能尽在掌控。
高度集成的液压系统,不漏油,故障极低,直观简便的操作系统,易上手。
主要部件采用国际一线品牌,动力强劲,稳定可靠。
桅杆式钻架,无需钻塔,可实现30~90度任意角度钻进。
常闭式自重夹持器,防跑钻,支持PQ开孔。
XZHP-800A轻便式全液压钻机技术参数
名称
|
参数
|
钻进深度
|
BTW(59.56/42.1mm)
|
800m
|
NTW(75.31/56.1mm)
|
600m
|
HTW(95.57/71.1mm)
|
300m
|
适配钻杆长度
|
1.5m
|
取芯长度
|
3m
|
钻机动力
|
久保田柴油发动机V1505T 3x31.5kw/3000rpm
|
动力头—顶驱式
|
******扭矩
|
700Nm
|
最高转速
|
1800rpm
|
给进行程
|
1.83m(油缸驱动)
|
提升力/给进力
|
60KN/30KN(单条油缸)
|
液压绞车
|
平均速度
|
160m/min
|
提升力
|
800kg
|
钢丝绳直径
|
8mm
|
钢丝绳容量
|
850m
|
给进梁与桅杆
|
钻架90°时总高
|
5m
|
钻进角度
|
30°~90°
|
外形与重量
|
机台面积
|
4mX4m
|
帐篷面积
|
4.3mX4.3m
|
总重/最重模块
|
3.2吨/260kg
|
重要部件供应商
|
柴油发动机
|
久保田--日本原装进口
|
齿轮泵
|
丹佛斯--丹麦
|
动力头马达
|
伯姆克--德国
|
绞车马达
|
丹佛斯--丹麦
|
泥浆泵
|
大象--中国
|
液压操纵阀
|
派克--美国
|
液压插阀
|
太阳--美国
|
各部件外形尺寸与重量
名称
|
外形尺寸(运输尺寸)
长x宽x高(mm)
|
数量
|
重量(kg)
|
操作台
|
790x560x1100
|
1套
|
190
|
柴油机组
(含机油冷却液)
|
950x605x882
|
3套
|
260x3=780
|
油电箱
(不含柴油)
|
890x520x860
|
1套
|
180
|
液压油箱
(不含液压油)
|
945x505x882
|
1套
|
165
|
泥浆泵
|
690x640x350
|
1套
|
175
|
液压绞车
(含8mm钢丝绳850m)
|
770x525x395
|
1套
|
215
|
床身
(含桅杆油管,可拆)
|
2760x500x400
|
1套
|
300
(最重部件不超过150)
|
夹持器
|
390x240x400
|
1套
|
90
|
底部框架
|
4000x100x100
|
8根H型钢
|
68x8=544
|
帐篷部件
|
4300x700x300
|
1套
|
200
(最重部件重量不超过20)
|
木板
|
4000x200x40
|
17块
|
16x17=272
|
撑杆部件
|
Φ55*900
|
1套
|
54
(最重部件不超过7)
|
总重
|
|
|
3165
|
*尺寸和重量仅供参考。
本手册中的插图和图片可能显示带有可选附件的设备。规格和设备如有任何更改,恕不另行通知,
请咨询本公司以获得最新资料。
|
